Sie richten ein neues Netzwerk ein oder verändern Ihre bestehende Netzwerkverkabelung. Dann ist die Wahrscheinlichkeit groß, dass Sie auch Netzwerkkabel durch ein PVC Rohr legen wollen. Aber wie viele Kabel passen in ein Leerrohr? Und können Sie auch Stromkabel durch das selbe Rohr legen? Das erklären wir Ihnen in diesem Blogbeitrag.
Einfach berechnen: Wie viele Kabel passen in ein Leerrohr?
Wie viele Netzwerkkabel durch ein Leerrohr verlegt werden können, hängt vom Durchmesser des Rohrs und dem Durchmesser der Netzwerkkabel ab. Leerrohre sind in verschiedenen Ausführungen und Maßen erhältlich. Für Standardnetzinstallationen werden meist Leerrohre mit einem Außendurchmesser von 16 oder 19 mm verwendet. Bitte beachten Sie, dass der Innendurchmesser immer ein paar Millimeter kleiner ist.
Der Durchmesser eines Netzwerkkabels hängt von der Art und der Ummantelung des Kabels ab. Wenn Sie wissen, wie dick Ihre Netzwerkkabel sind, können Sie ganz einfach ausrechnen, wie viele Kabel Sie durch Ihr PVC-Rohr verlegen können.
Kabel verlegen
Um zu verhindern, dass das Netzwerkkabel beim Verlegen durch ein Leerrohr beschädigt werden oder in den Ecken stecken bleiben, ist es wichtig, dass die Kabel richtig verlegt werden. Die folgenden Punkte sollten berücksichtigt werden:
1. Achten Sie darauf, dass die Winkel des Leerrohrs nicht zu scharf sind, und befestigen Sie alle Rohre, Ecken und Muffen ordnungsgemäß;
2. Wenn Sie PVC Rohre selbst biegen wollen, sollten Sie immer eine geeignete Biegefeder verwenden;
3. Vermeiden Sie nach Möglichkeit flexible Rohre, da diese das "Ziehen" der Netzwerkkabel erheblich erschweren können;
4. Verwenden Sie immer eine Einzugfeder. Ziehen Sie zunächst die Einzugfeder durch das Rohr. Befestigen Sie dann das Kabelende an der Öse der Einzugfeder und ziehen Sie diese mit dem Kabel zurück durch das Rohr. Hierdurch wir das Verlegen einfacher und verringern Sie die Gefahr, dass das Kabel auf halbem Weg stecken bleibt.
5. Kabel sollten Sie vorzugsweise zu zweit verlegen. Der eine führt das Kabel ein, damit es sich nicht verheddert. Der andere zieht die Einzugfeder vorsichtig Sorgfalt durch das gesamte Rohr.
6. Achten Sie beim Verlegen des Kabels darauf, dass Sie ausreichend viel Überlänge am Kabelende behalten, damit Sie dieses vernünftig anschließen können. Eine gute Länge ist 30 cm.
Vorkonfektionierte Netzwerkkabel durch ein Leerrohr?
Bei der Frage "Wie viele Kabel passen in ein Leerrohr" gehen wir immer vom Kabel ohne Stecker/Konnektor aus. Verlegekabel haben noch keine Konnektoren an den Kabelenden und können daher einfacher verlegt werden. Anschließend müssen Sie die Kabel mit passenden Konnektoren versehen.
Natürlich gibt es auch gebrauchsfertige Netzwerkkabel, die bereits mit Konnektoren an beiden Kabelenden versehen sind. Diese eignen sich jedoch nicht fürs Velegen durch ein Installationsrohr. Der Konnektor ist zu breit und die Gefahr besteht, dass dieser im Rohr stecken bleibt. Wir empfehlen daher dringend die Verwendung von Installationskabeln mit separaten Konnektoren.
Stromkabel mit ins Leerrohr?
Wenn schonmal Leerrohre liegen, können Sie Ihre Stromkabel auch darin verlegen! Oder doch lieber nicht?
Prinzipiell ist das kein Problem, wenn das PVC Rohr groß genug ist. Jedoch sollten Sie in diesem Fall abgeschirmte Netzwerkkabel verwenden, um Störungen (Interferenz) zu vermeiden. Wie viele Kabel passen in ein Leerrohr, kann also auch eine Kombination von Netzwerk- und Stromkabelsn sein. Wie Sie das richtige Netzwerkkabel wählen, erklären wir Ihnen in unserem Blog Welches Kabel muss ich wählen?.

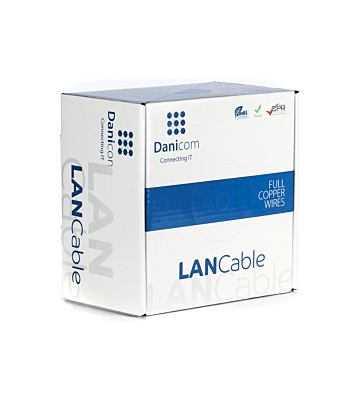

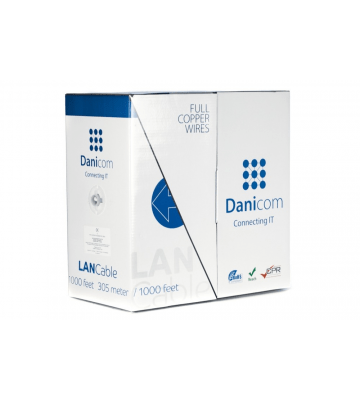

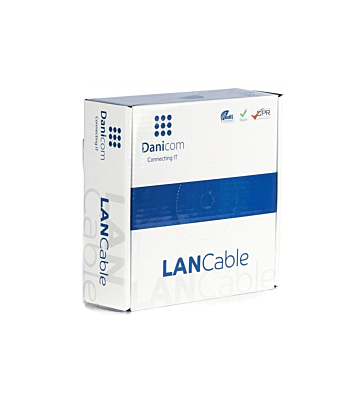

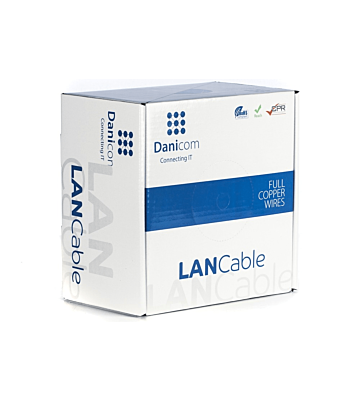

Beliebte Netzwerk-Verlegekabel
